Блоки управления шаговых двигателей

В системе управления станков лазерные, фрезерные, плоттеры ЧПУ контроллеры по праву считаются интеллектуальным центром. Если в этом же ключе говорить о блоках управления динамическими узлами станка, то их можно сравнить с отделами спинного мозга, отвечающими за двигательные функции всего организма.

Функции блока управления

Блок управления, называемый драйвером, служит для непосредственного управления пошаговыми двигателями, которые осуществляют перемещение лазерной головки в пространстве координатных осей в соответствии с заданной программой обработки материала. Реализация этой задачи осуществляется драйвером путем выполнения свойственных ему функций:

  • Подача импульсов тока на соответствующие обмотки двигателя
  • Поддержка стабильного значения заданного тока
  • Обеспечение максимальной скорости нарастания и спада тока в обмотке

Электронная схема драйвера, получив команду от контроллера, формирует импульсы тока соответствующей амплитуды, полярности, частоты и подает их на одну из обмоток двигателя. Результатом является поворот его вала на небольшой угол – это один шаг. Подача питания на следующую обмотку позволяет совершить еще один поворот на такой же угол – следующий шаг.

Изменение полярности подаваемого тока приводит к повороту вала в обратную драйвер шаговый leadshine сторону, в результате чего направление шага меняется на противоположное. Такое пошаговое вращение вала передается с помощью зубчатого ремня на механизм, который позиционирует лазерную трубку в нужной точке на необходимый промежуток времени. Последовательность шагов по заданной программе как раз и позволяет получить гравировку или раскрой материала, соответствующий первоначальному рисунку или раскроечному чертежу.

Параметры драйверов для шаговых двигателей

Одной из основных характеристик блока управления является значение максимального тока, которым он способен оперировать. Этот параметр может оказаться ограничивающим фактором при выборе двигателя по мощности.

Представленные в каталоге драйверы, предназначены для взаимодействия с гибридными, биполярными и пошаговыми 2-х и 4-х фазными двигателями. Они способны обеспечивать рабочий ток от двух до восьми ампер в зависимости от модели, а наличие режима адаптивной рециркуляции тока предотвращает перегрев двигателей в процессе вращения. Во всех схемных решениях реализована автоматическая система подавления резонансных колебаний, характерных для пошаговых исполнительных механизмов.

Для некоторых видов лазерного и фрезерного оборудования существенным параметром является его разрешающая способность, определяемая минимальной величиной одного шага. Конструктивные особенности применяемых двигателей позволяют добиться размера шага в 0.9, 1.2, 1.8°. Иными словами, в пределах одного оборота, равного 360 °, максимальное количество шагов не может быть более двухсот.

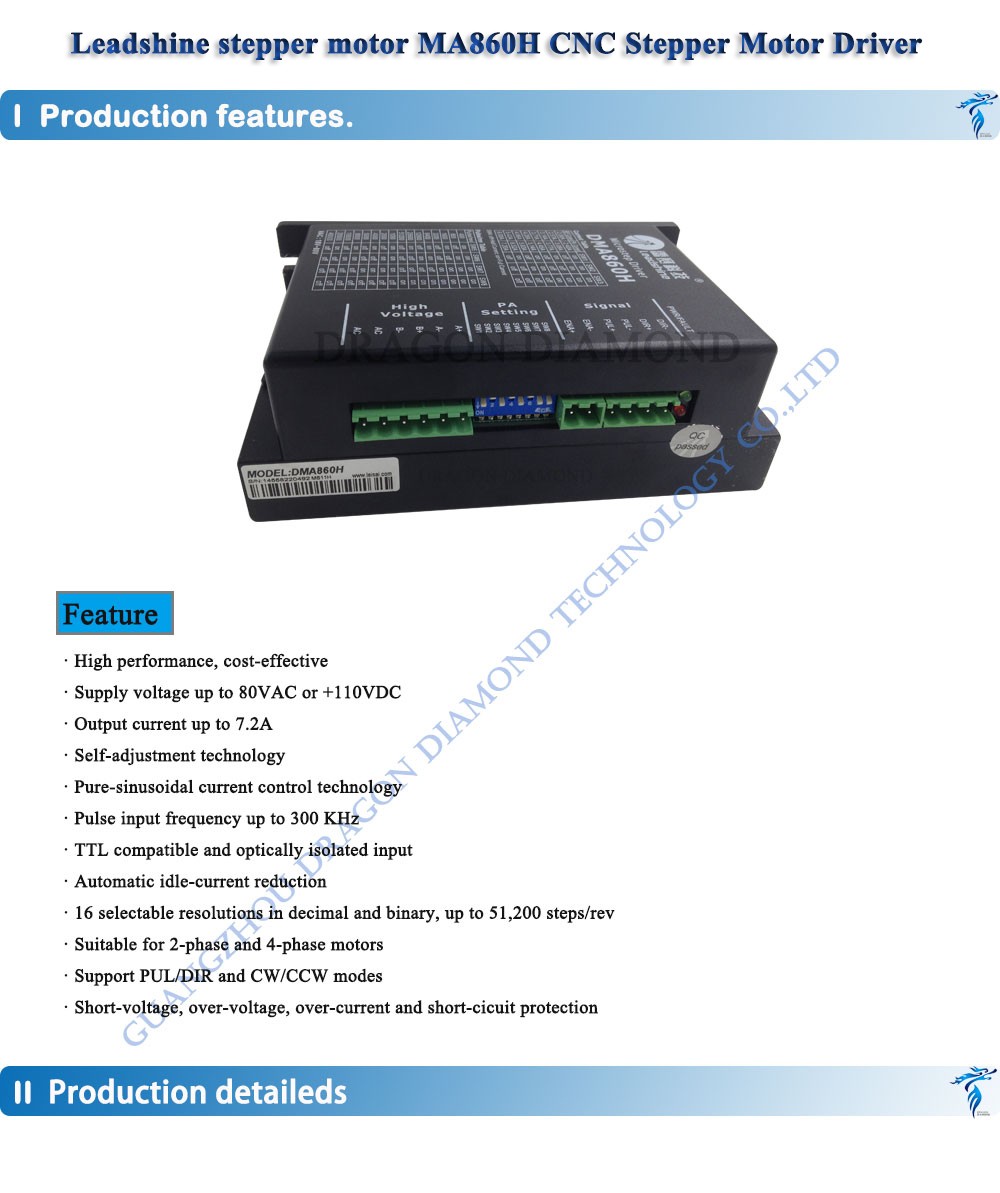

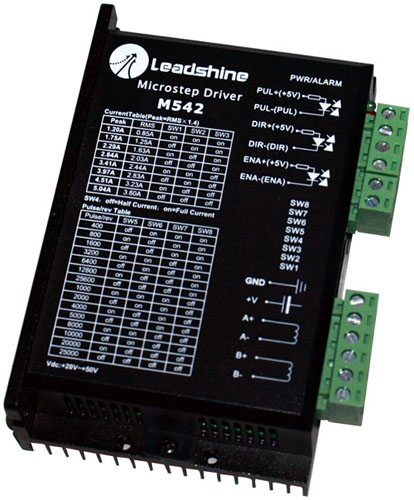

Получение большего числа шагов за один оборот достигается за счет использования гибридных пошаговых двигателей и драйверов, способных ими управлять. Такие драйверы (ШД Leadshine M542-05, ШД Microstep MX-2H304D) могут разделять каждый из двухсот полноценных шагов на 2, 4, 8, …. 125 и больше частей, позволяя получать до 40 тысяч микрошагов за один оборот, чем достигается очень высокий уровень разрешающей способности лазерного оборудования.
